鎂課堂：（六十四）簡說鎂合金的擠壓（二）
2016年05月31日 9:38 13058次瀏覽 來源： 中國有色金屬報 分類： 鎂資訊 作者： 王祝堂

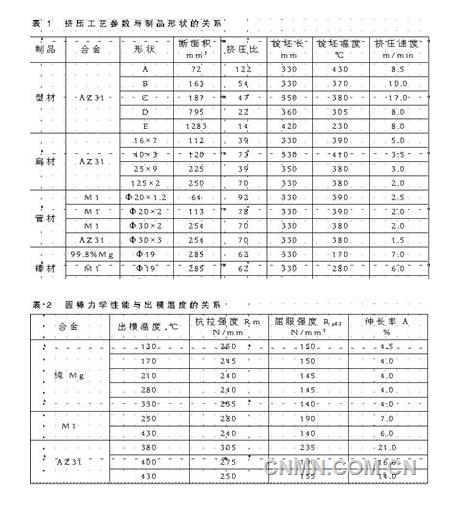

常用鎂合的擠壓條件見（表1），擠壓制品形狀示于表的右側(cè)，采用12.5MN單動正向擠壓機，錠坯直徑152.4mm。
對鎂合金的擠壓速度與溫度都應(yīng)嚴(yán)格管控，溫度如果超過固相線溫度會產(chǎn)生熱裂縫，表面品質(zhì)嚴(yán)重下降，速度一旦超過規(guī)定上限值，會產(chǎn)生大量熱，使溫度上升。鎂合金圓棒的力學(xué)性能與出模溫度的關(guān)系見（表2），溫度過高，力量性能全面下降。擠壓鎂合金時，可用機油與鱗片石墨混合物潤滑，潤滑可降低擠壓力，但是可能污染制品表面，甚至引發(fā)龜裂與氣泡。
鎂合金只可以在空氣電阻爐內(nèi)加熱，鎂合金的最高加熱溫度為470℃，鎂合金的最大擠壓速度可達20m/min，卻只有鋁合金的1/4左右，矯直鎂材時需加熱到150℃~250℃。鎂合金的典型擠壓工藝流程：錠坯加熱→第一次擠壓→切中間坯料→加熱→第二次擠壓→人工時效→拉伸矯直→切頭尾與取試樣→輥式轎直→手工矯直→檢查→切成品與打印→氧化著色→成品檢查→包裝→入庫。鎂合金圓棒的力學(xué)性能與出模溫度關(guān)系見（表2）。
鑄錠是用半連續(xù)法鑄造的，通常應(yīng)經(jīng)過均勻化處理，可降低擠壓力20%~25%。均勻化制度一般為350℃×12h。鑄錠擠壓前都要車皮與鏜孔，以確保制品壁厚的均勻性，小規(guī)格和有特殊要求的制品可以再二次擠壓坯料。
在鋸切鎂及鎂合金時，應(yīng)配備良好的吸屑裝備，鋸屑應(yīng)當(dāng)班清理干凈。加熱爐電阻應(yīng)置于耐火磚槽內(nèi)，車間內(nèi)應(yīng)有滅火砂箱和D級滅火器材。
責(zé)任編輯：淮金
如需了解更多信息，請登錄中國有色網(wǎng)：m.fu-jin.com了解更多信息。
中國有色網(wǎng)聲明：本網(wǎng)所有內(nèi)容的版權(quán)均屬于作者或頁面內(nèi)聲明的版權(quán)人。
凡注明文章來源為“中國有色金屬報”或 “中國有色網(wǎng)”的文章，均為中國有色網(wǎng)原創(chuàng)或者是合作機構(gòu)授權(quán)同意發(fā)布的文章。
如需轉(zhuǎn)載，轉(zhuǎn)載方必須與中國有色網(wǎng)（ 郵件：cnmn@cnmn.com.cn 或 電話：010-63971479）聯(lián)系，簽署授權(quán)協(xié)議，取得轉(zhuǎn)載授權(quán)；
凡本網(wǎng)注明“來源：“XXX（非中國有色網(wǎng)或非中國有色金屬報）”的文章，均轉(zhuǎn)載自其它媒體，轉(zhuǎn)載目的在于傳遞更多信息，并不構(gòu)成投資建議，僅供讀者參考。
若據(jù)本文章操作，所有后果讀者自負(fù)，中國有色網(wǎng)概不負(fù)任何責(zé)任。
